CDG-4000磁粉探傷機
發布時間：2021-03-18
來源： 瀏覽次數：11460

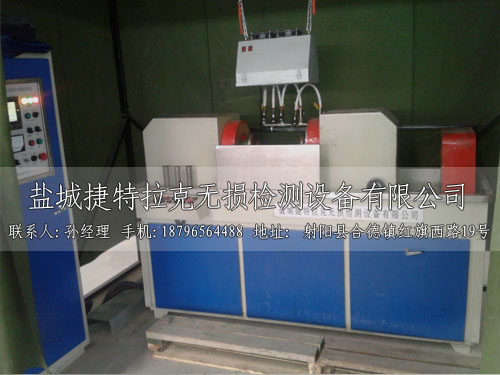

CDG-4000熒光磁粉探傷機系機電分立式結構、半自動熒光磁粉探傷設備。主要由電氣控制系統、磁化電源、夾持磁化系統、磁懸液噴灑及回收系統、觀察臺位等幾部分組成。適用于以濕式磁粉法檢測由鐵磁性材料制成的各類零件（包括小型曲軸、鏈軌節、齒圈等、環形件等）的表面及近表面因材料、鍛壓、鑄造、淬火、加工、疲勞等原因引起的鑄件、鍛件等裂紋和各種細微缺陷。
該設備采用手動、自動兩種運行方式，由進口可編程控制器（PLC）對設備進行集中控制。手動時，可進行每個功能的單步獨立操作；自動時，該設備自動執行PLC內部程序，實現人工上料、夾緊、噴淋、磁化、轉動觀察、等一系列動作的半自動化。交流磁化帶斷電相位控制，具有較高的剩磁穩定度，既適用于連續法探傷檢測，又適用于剩磁法探傷檢測。
該設備應具有自動化程度高、檢查速度快、操作人員勞動強度低、工作可靠等特點。
二、主要技術參數
1、磁化方式：周向、縱向、復合三種磁化方式；
2、周向磁化電流：AC：0-4000A有效值，數顯連續可調，帶斷電相位控制；
3、縱向磁化磁勢：AC：0-12000AT有效值，數顯連續可調，帶斷電相位控制；
4、暫載率：≥25％；
5、電極間距：0-1000mm；
6、夾緊方式：電動夾緊；
7、工作方式：手動和自動；
8、退磁方式：衰減法退磁；
9、退磁效果：≤0.2mT；
10、探傷靈敏度： A型2#試片顯示清晰；
11、紫外線照度：進口型號為UV-400，確保光源距工件表面380mm處紫外線照度≥5500μW/cm2；
12、電源：三相四線 380V± 10％ 50Hz 200A（最大瞬時電流）；
13、外形尺寸：
電器柜尺寸 800(L)×470(W) ×1850(H)mm；
主機架尺寸約 2400(L)×800(W)×1300(H中心高)mm；
14、重量：約2000KG。
